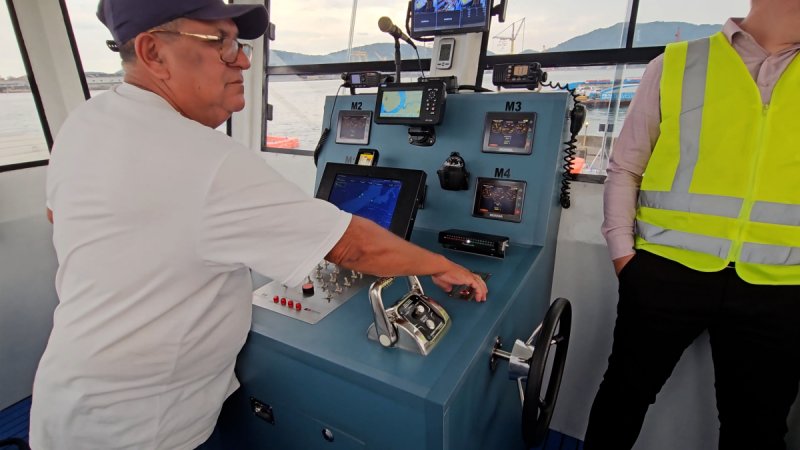

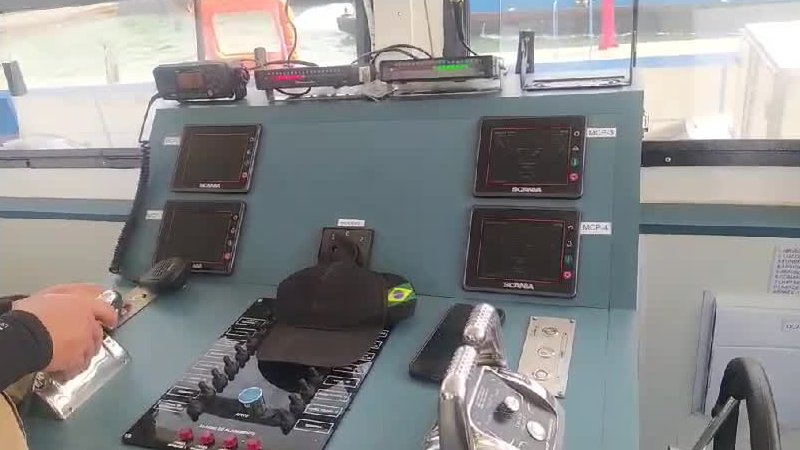

2022 Agôsto Balsa Travessia Santos Guarujá FB17

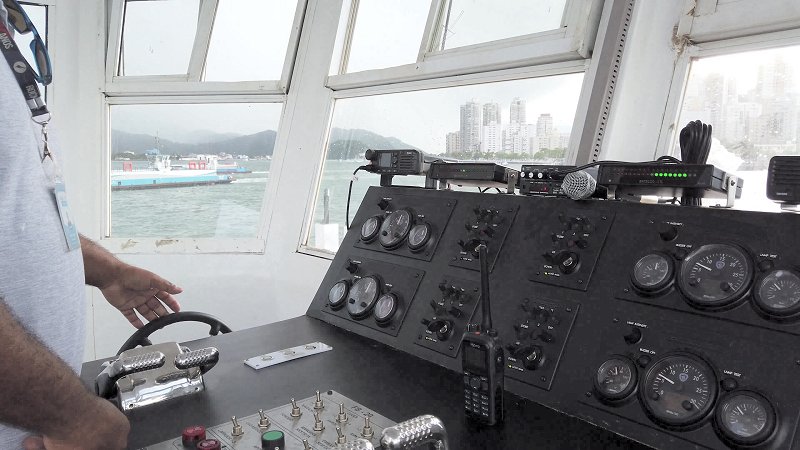

2022 Março  Balsa Travessia São Sebastião - ilha Bela FB-VALD II
2021 Novembro  Balsa Santos - Guarujá    FB-Claudio Leite

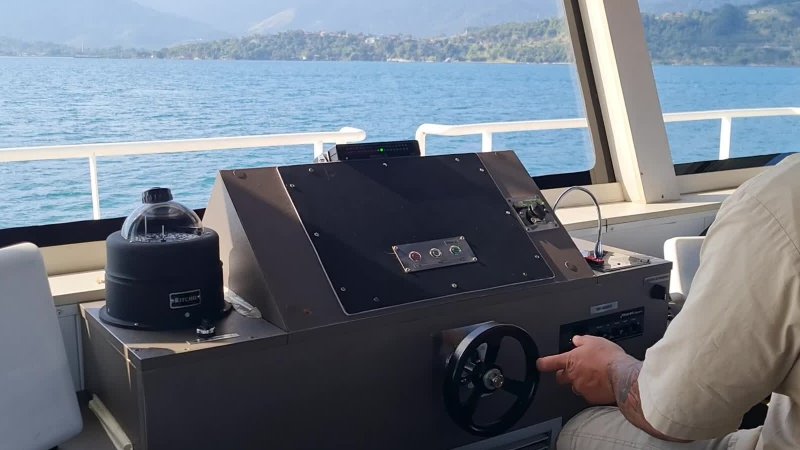

2021 Junho Catamarã (Conjunto com três direções) LS-05

Direção, Leme Eletrônico micro processado


NCM 8479.89.92 (conjunto Photomatic)



Único sistema eletrônico que permite até três direções simultâneas sem necessidade de transferência.

Eixo Padrão 3/4"
Exclusivo comando auxiliar por meio de botões
Até três Indicadores Bargraph ou instrumentos análogos de 52 ou 85 mm sem limite de unidades


Imagem 2 de 11



Descrição:

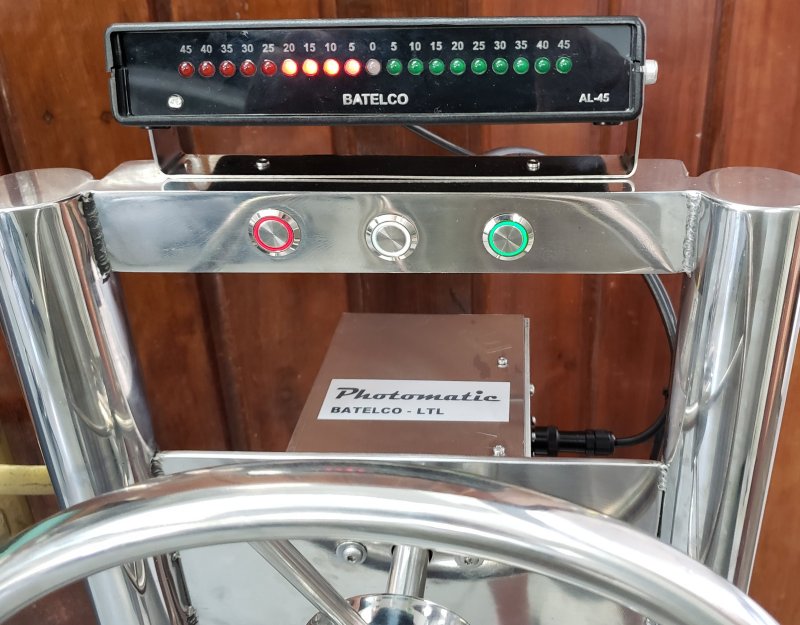

        Sistema controlador do leme através de dispositivos eletroeletrônicos, sem interposição de elos mecânicos entre a Máquina do Leme e a Estação de Comando. Ele é adequado a máquinas do tipo eletro-hidráulica com acionamento por solenoides sistema conta com uma central de controle micro controlada conectada a maquinas de leme, e todos os demais periféricos. A central permite o controle a partir de até três estações (rodas de leme) simultaneamente graças ao exclusivo sistema Photomatic de leitura ótica, sem nenhuma chave de transferência. A maquina do timão poderá receber conjunto de controle por teclas (BB centro e BE).

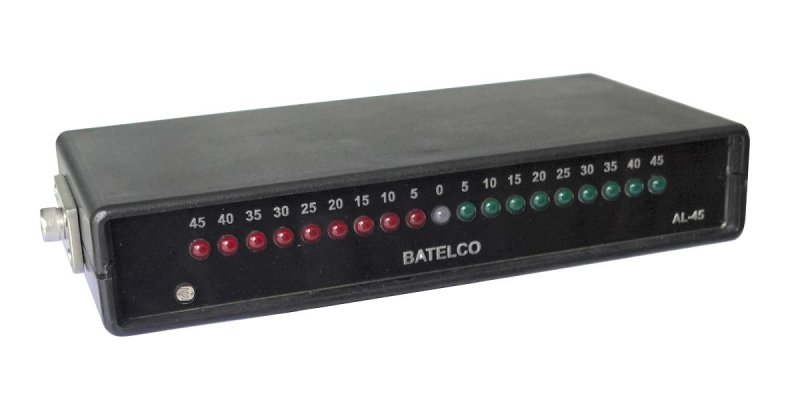

        Até três indicadores de angulo de leme em barra gráfica de LED com resolução central de um grau e luminosidade controlada de acordo com o ambiente, poderão ser conectados à CPU.
Possui interface para piloto automático  (POWERBOX), e interface para CPU escrava para aplicação em embarcações com dois sistemas de leme separados e um controle (catamarã)

Imagem 3 de 11

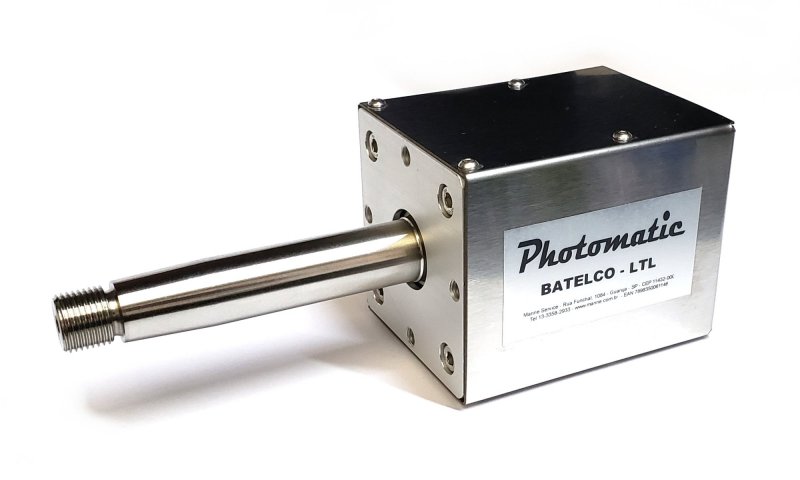

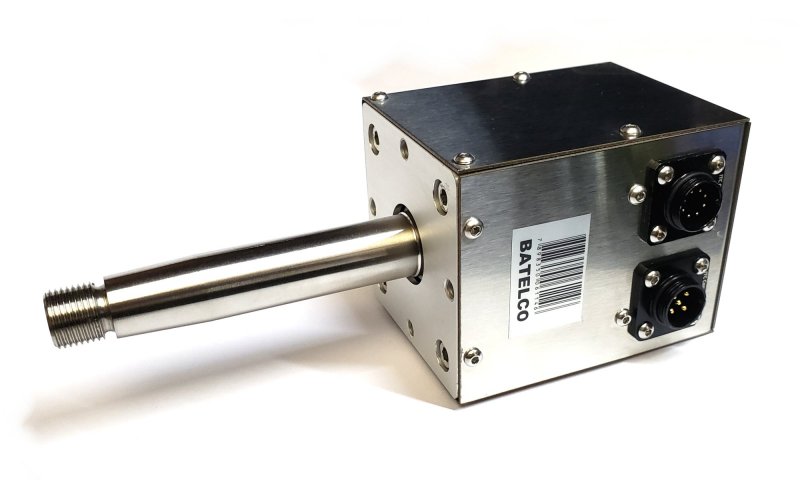

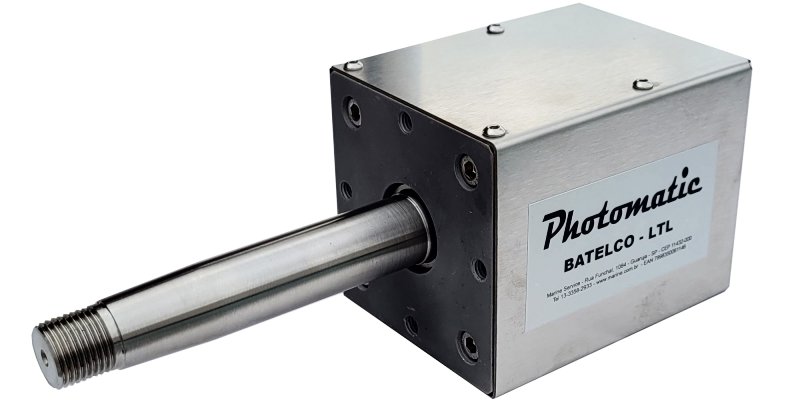

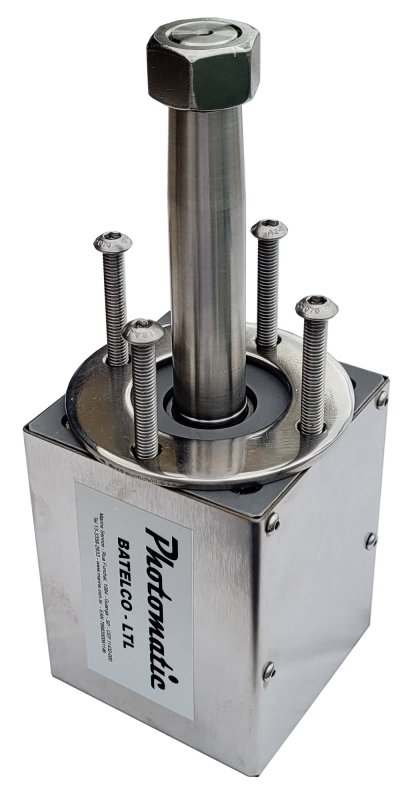

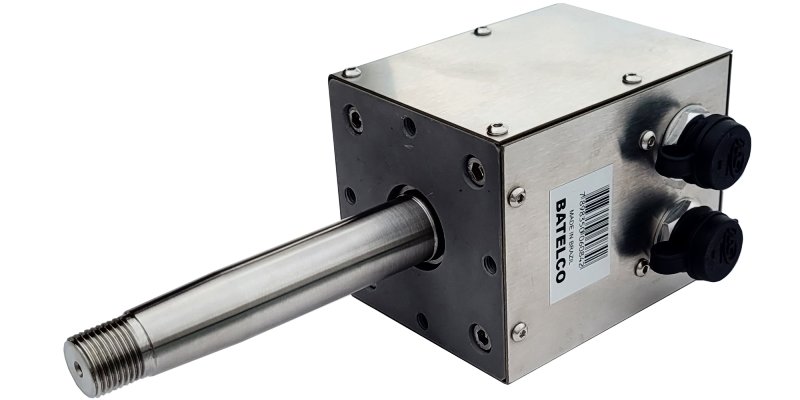

Caixa de direção Photomatic:

Esta caixa de direção foi desenvolvida levando-se em consideração os problemas encontrados em outros sistemas comandados por posicionamento através de potenciômetros de precisão, os quais sofrem desgastes com o uso e necessitam de mecanismos de fim de curso.
Quando desenvolvemos este exclusivo sistema Photomatic eliminamos de uma só vez o desgaste de componentes que foram substituídos por foto acoplamento e o fim de curso que deixou de ser necessário.
A resolução desta caixa é de 1 em 1 grau com uma precisão > 3%.

Podem ser usadas até três caixas simultâneas sem necessidade de chaveamento ou transferência.


Resolução: 1 grau
Dimensões: L x A x P 115 x 118 x 140 mm
Peso: 4 Kg
Fixação: 4 parafusos M6
Eixo: Encaixe universal para caixa saf-t, big-t e hidráulica (5/8 UNF) ASME B18.2.2

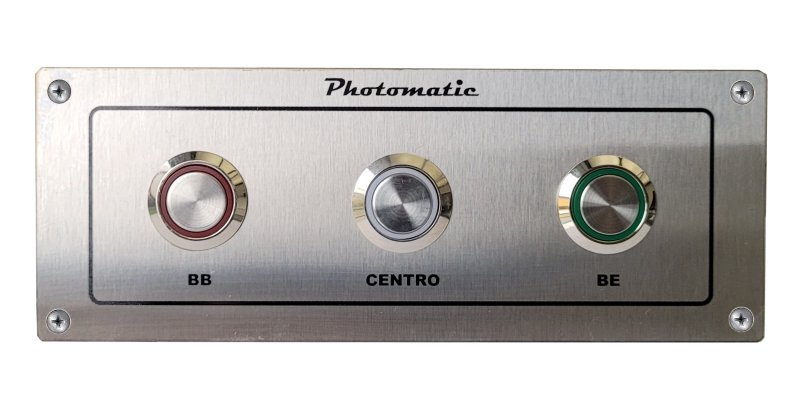

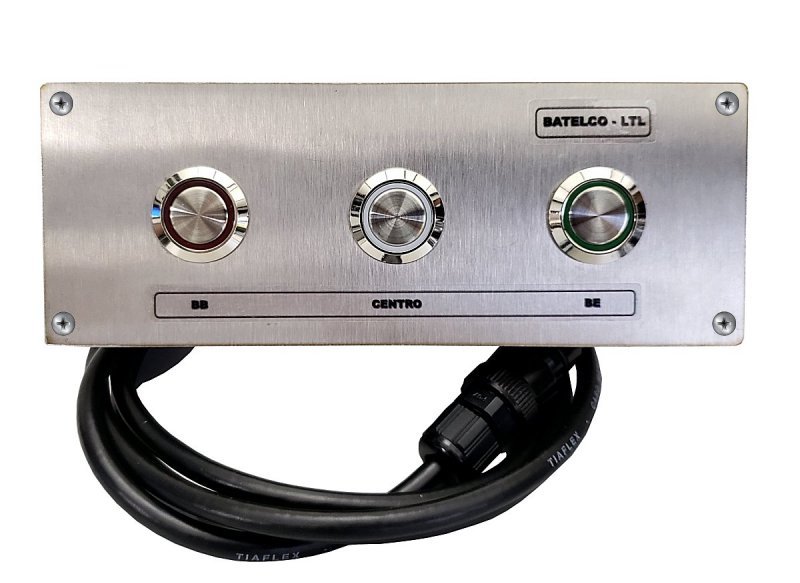

A caixa Photomatic vem acompanhada de três botões sem retenção que com um único toque cerram o leme a Bombordo, Boreste e Centro facilitando a operação.



Imagem 4 de 11







Imagem 5 de 11

Imagem 7 de 11

Especificações Técnicas :

Temperatura de operação:-5 ~65 C.
Quantidade de leds: 19
9 vermelhos para BB de 5 em 5 graus até 45.
9 verdes para BE de 5 em 5 graus até 45.
1 branco para o centro do leme
com precisão de 1 grau.

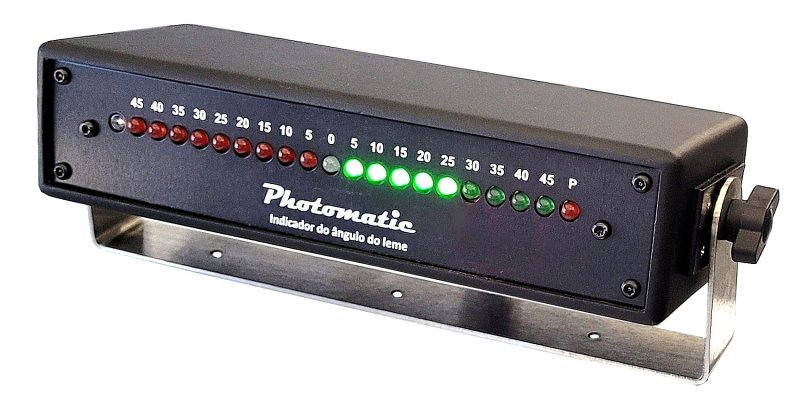

Indicadors de ângulo de leme

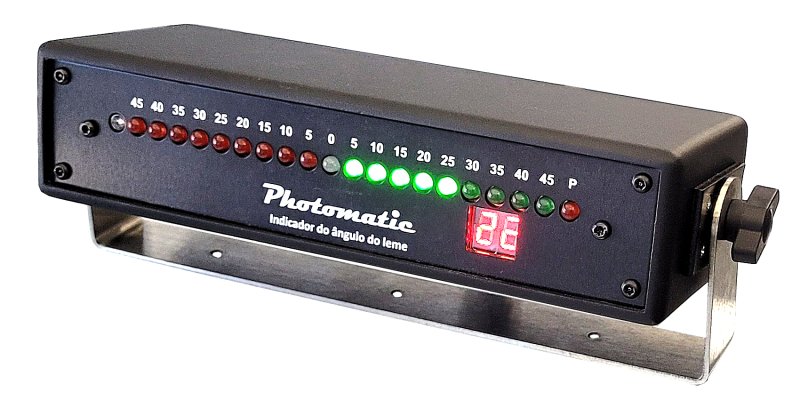

O indicador foi desenvolvido para dar uma leitura precisa de posição do leme a cada 5 graus. Possuem 21 LEDs, vermelhos a BB, e verdes a BE um branco ao centro um vermelho indicador de atividade de piloto O Display tem regulagem de brilho automático (dia/noite). Opcionalmente ou em conjunto instrumentos análogos de 85 e 52 mm podem ser utilizados.



Imagem 7 de 11          Imagem 8 de 11

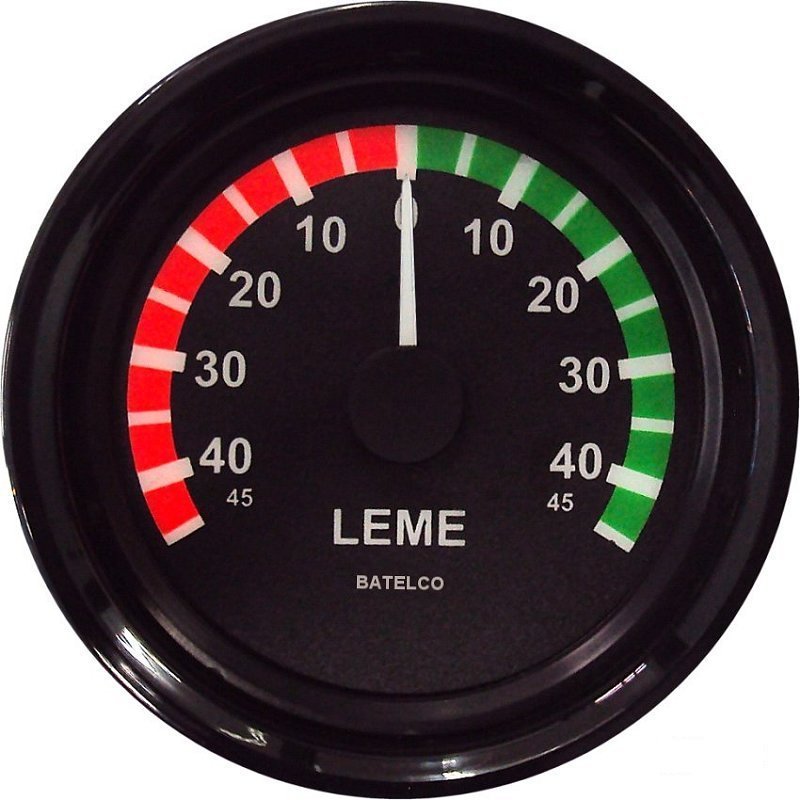

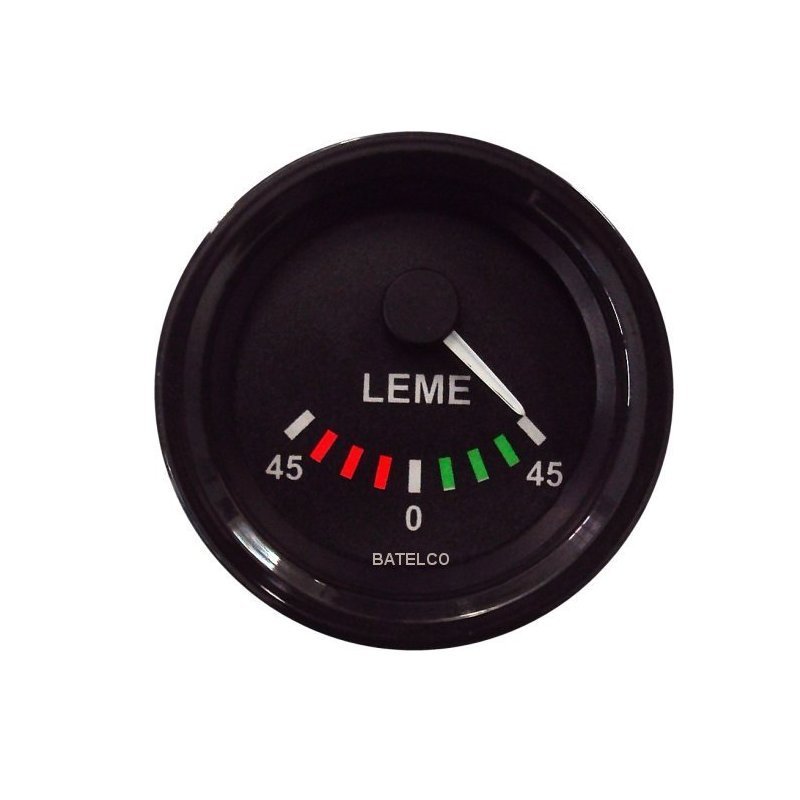

Instrumentos análogos de 85  e 52 mm

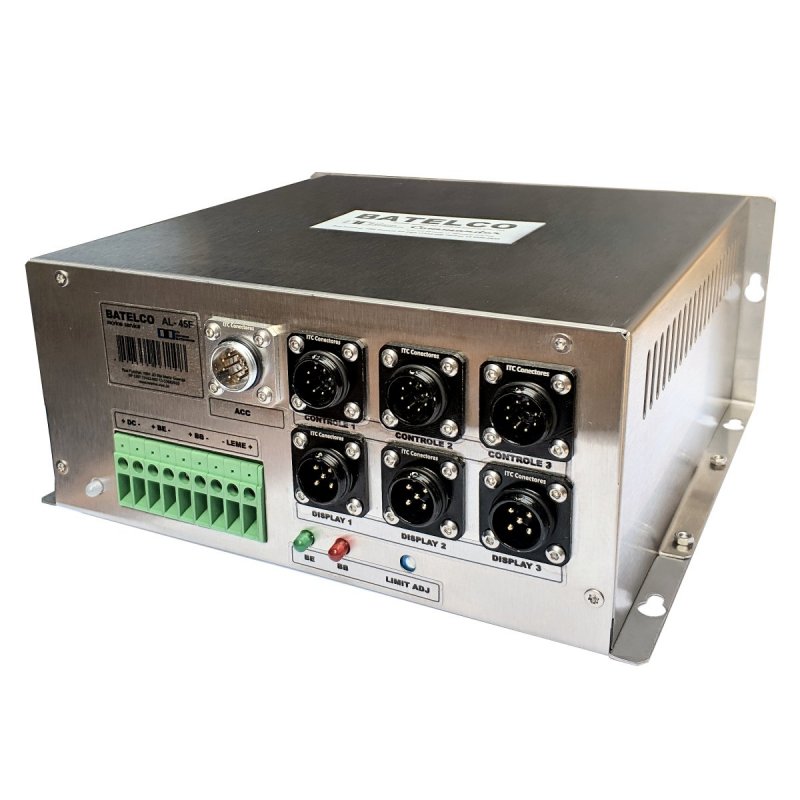

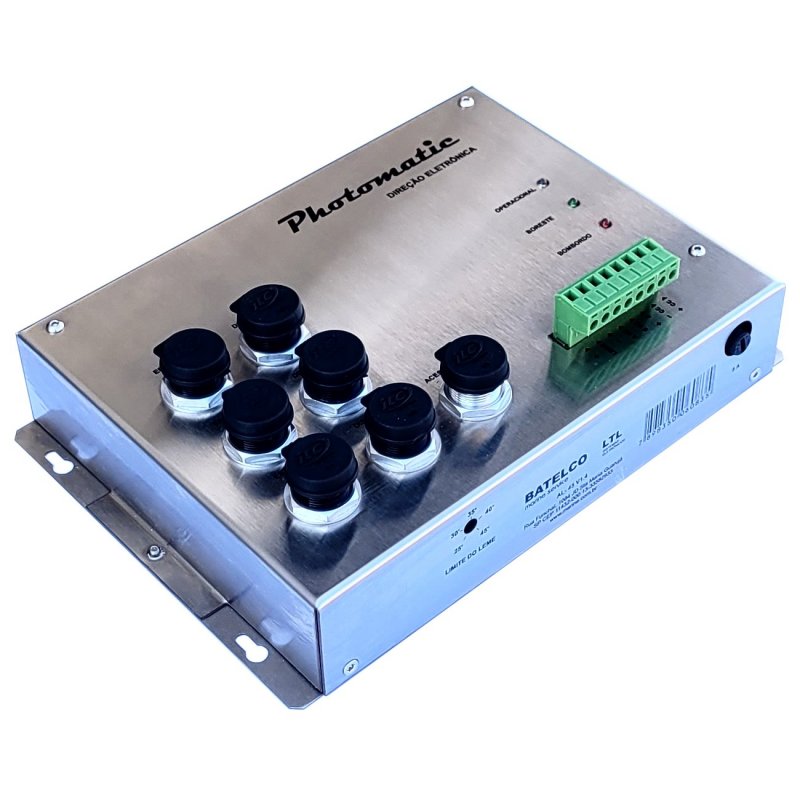

Especificações Técnicas : (CPU)

Tensão de entrada: de 10 a 40V
Temperatura de operação: 0...60°C
Umidade: 0...90% sem condensação
Fusíveis de proteção: internos
Faixa de ajuste: 25 a 45 graus
LEDs:
Branco ativo
Vermelho acionamento a bombordo
Verde acionamento a boreste
Dimensões L x A x P: 200 x 85 x 205 mm
Material: Aço inoxidável 304
Peso: 2 Kg

Imagem 9 de 11

Imagem 10 de 11

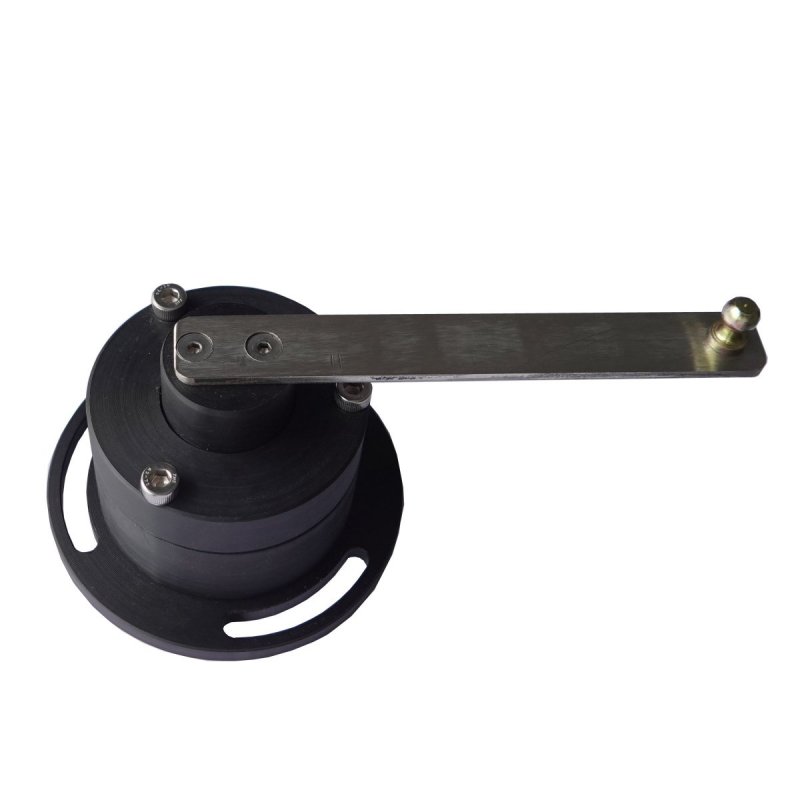

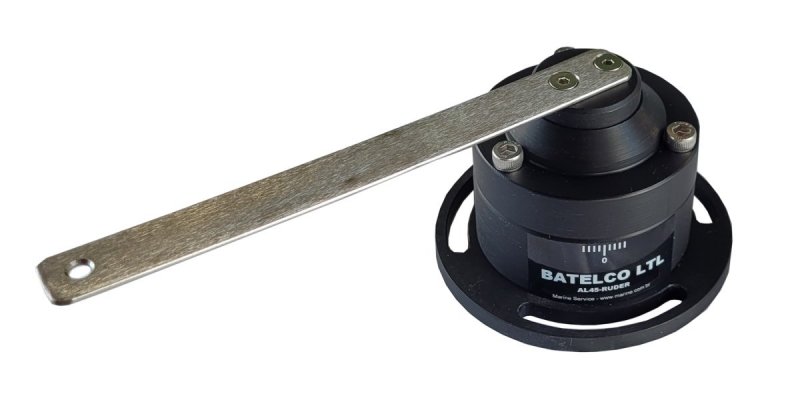

Sensor de ângulo de leme:

O sensor de ângulo de leme foi desenvolvido com uma mecânica exclusiva com dois anéis O ring que conseguem bloquear a água e diminuir os choques.
Confeccionado em poliacetal e aço inox 304 escovado este sensor tem uma durabilidade estendida tornando-o o melhor custo benefício do mercado atual.


Especificações Técnicas do sensor de leme:

Tensão de entrada: alimentado pela CPU
Resistência do sensor: 5k ohms.
Curso: 340 graus
Rotações: ~ 5.000.000
Temperatura de trabalho:. -50 ~125 C
Vibração: 15g. 10Hz ~ 2000Hz
Volta única sem fim de curso
Cabo para ligação: PP 3x1 mm co 1 metro
Proteção: IP 65
Dimensões: LxAxP 90x65x166 mm
Peso: 900 gramas





13 98111-8699

Imagem 11 de 11

Garantia:


Todos os produtos Batelco são garantidos contra defeito de fabricação.Esta garantia tem prazo de 01 (um) ano, a partir da data de venda.
Serão reparados ou substituídos, os produtos que comprovadamente tenham apresentado defeito durante o prazo de validade da garantia. Para reparo, deverão ser remetidos ao Depto. de Assistência Técnica da Marine Service, por conta e risco do comprador, anexado uma cópia da nota fiscal de compra e um histórico dos defeitos que apresenta.
