indicador de ângulo de leme |
|
|
|
|
 |
|
|
|
Descrição:

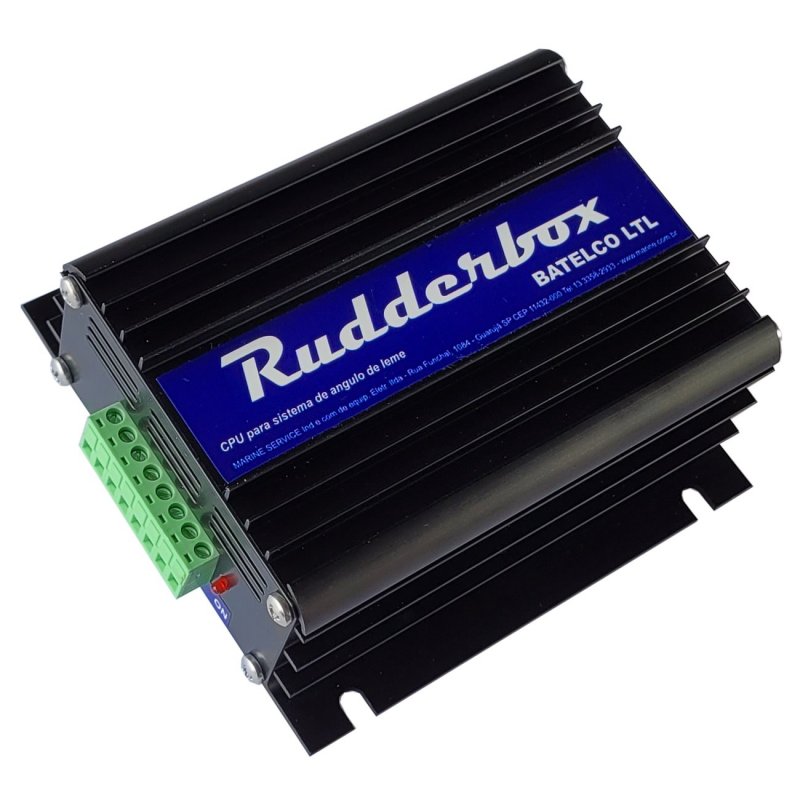

O indicador de ângulo de leme RUDDERBOX é composto por uma central de
processamento que recebe informação de nosso sensor de leme AL45 e tem saída

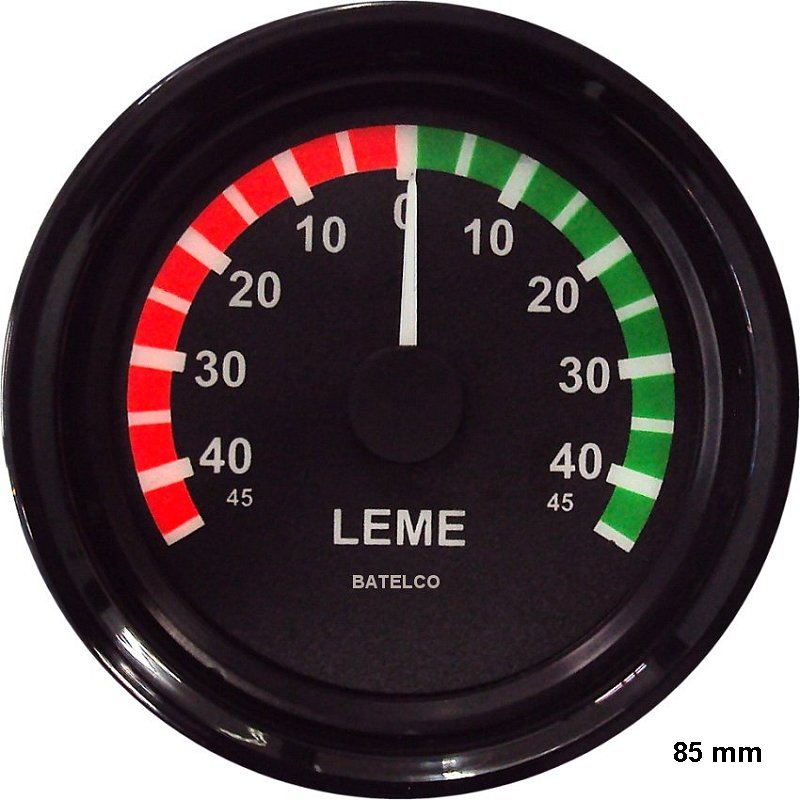

para instrumentos análogos de 52 e 85 mm padrão 0 ~ 5 VDC BATELCO. Múltiplos
instrumentos podem ser conectados na mesma linha de saída. A alimentação do
sistema é de 10 ~ 40 VDC. Um indicador BARGRAPH com indicação numérica também
pode ser conectado (opcional no pedido, acompanha cabo de conecção 3m).
|
 |
Especificações Técnicas :
Alimentação: 10 ~ 40 VDC
Corrente da CPU: 0,12 A.
Temp. de operação: -5 ~ 65 C.
Sensor de leme: 5 Kohms
Saída análoga: 0 ~ 5 VDC
Saída digital p/ inst. ind. a LED
Indicação de ligado: LED verde
Fusível de proteção: Interno 1 A.
Caixa: Aluminio anodizado em preto
Fixação: quatro furos na base
Tamanho: LxAxC: 125 x 52 x 130 mm
Peso: 350 gramas |
|

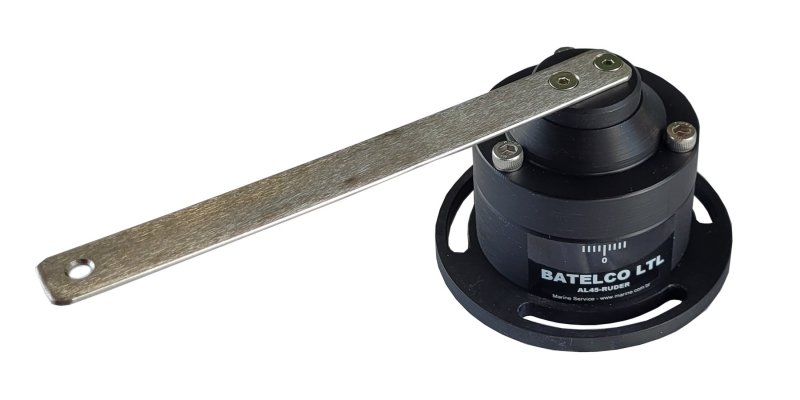

Sensor de ângulo de leme:
O sensor de ângulo de leme foi desenvolvido com uma mecânica
exclusiva com dois anéis O ring que conseguem bloquear a água e
diminuir os choques.
Confeccionado em poliacetal e aço inox 304 escovado este sensor tem
uma durabilidade estendida tornando-o o melhor custo benefício do
mercado atual.
Especificações Técnicas do sensor de leme:
Tensão de entrada: alimentado pela CPU
Resistência do sensor: 5k ohms.
Curso: 340 graus
Rotações: ~ 5.000.000
Temperatura de trabalho:. -50 ~125 C
Vibração: 15g. 10Hz ~ 2000Hz
Volta única sem fim de curso
Cabo para ligação: PP 3x1 mm co 1 metro
Proteção: IP 65
Dimensões: LxAxP 90x65x166 mm
Peso: 900 gramas
|
 |
|
OPCIONAL:
|

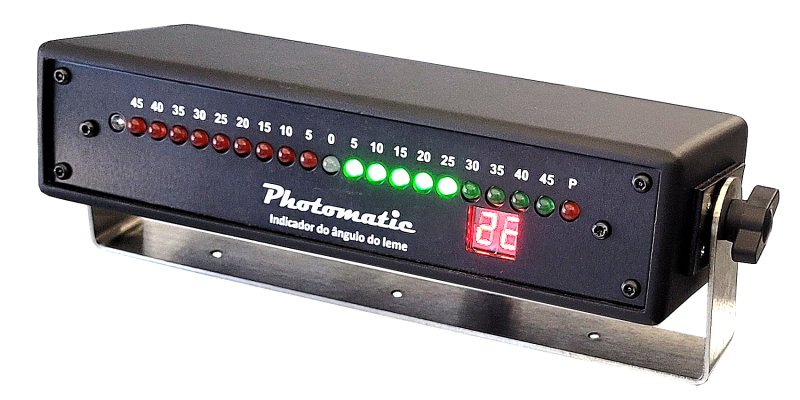

Indicadors barra de LED
O indicador foi desenvolvido para dar uma leitura precisa de posição do leme a
cada 5 graus. Possuem 21 LEDs, vermelhos a BB, e verdes a BE um branco ao centro
um vermelho indicador de atividade de piloto. Conta com display numérico
indicador em graus. O Display tem regulagem de brilho
automático (dia/noite). Opcionalmente ou em conjunto instrumentos análogos de 85
e 52 mm podem ser utilizados.
|
|
Especificações Técnicas :
Temp. de operação:-5 ~65 C.
Quantidade de leds: 19
9 vermelhos para BB de 5 em 5 graus até 45.
9 verdes para BE de 5 em 5 graus até 45.
1 branco para o centro do leme
indicador numérico LED de 7 segmentos
com precisão de 1 grau. |
|
|
Visite o site, clique na logo |
|
Garantia:
Todos os produtos Batelco são garantidos contra defeito de
fabricação.Esta garantia tem prazo de 01 (um) ano, a partir da data
de venda.
Serão reparados ou substituídos, os produtos que comprovadamente
tenham apresentado defeito durante o prazo de validade da garantia.
Para reparo, deverão ser remetidos ao Depto. de Assistência Técnica
da Marine Service, por conta e risco do comprador, anexado uma cópia
da nota fiscal de compra e um histórico dos defeitos que apresenta.
|
